EYH系列二维运动混合机

▼ 设备原理:该机利用独特的支点滑动、摆动,在主动轴的带动下,作周而复始的摆动、转动复合运动。从而实现多种物料的互相流动、扩散、翻滚、掺杂,以达到均匀混合的目的。二维混合机由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动。摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴
  • 浏览次数:已有591位客户关注
返回产品列表
产品详情
▼ 设备原理:

该机利用独特的支点滑动、摆动,在主动轴的带动下,作周而复始的摆动、转动复合运动。从而实现多种物料的互相流动、扩散、翻滚、掺杂,以达到均匀混合的目的。

二维混合机由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动。摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上,使转筒在转动的同时又参与摆动,使筒中物料得以充分混合。

转筒可同时进行二个运动,一个为转筒的转动,另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合。适合所有粉、粒状物料的混合。

▼ 应用范围:

本机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业。尤其适用于大吨位(1000L~10000L)各种固相物料的混合。

▼ 功能特点:

  • 与传统的混合机想比底部不积料,无污染,筒体用不锈钢制作,内外壁抛光,易清洗,符合GMP”要求。

  • 工作时,在转动机构和摆动机构的双重作用下,装料的料筒作转动的同时,又有摆动运动,从而使筒内的物料得以充分混合,混合时无升温现象。

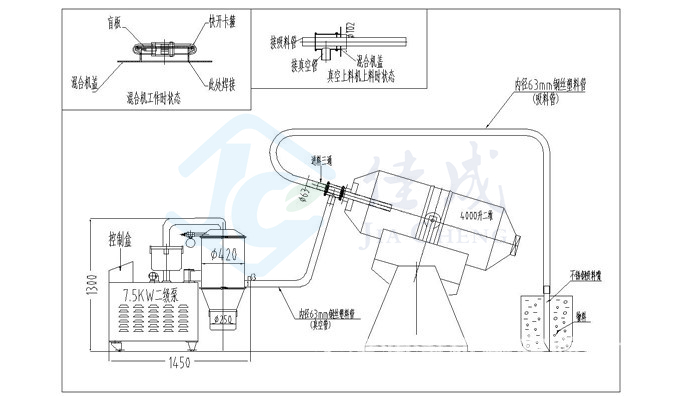

  • 设备可配置自动真空上料机及接口,方便上料,缩短操作时间。效率高,成本低,自转自动出料。

  • 结构简单,故障率低,运行稳定,操作安全,无噪音。

  • 体积比正常标准小很多,占地面积少,且功能强大。

▼ 技术参数:

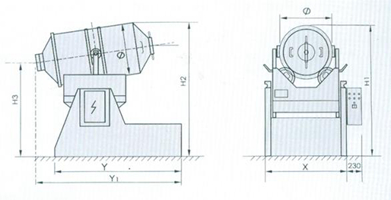

型号料筒容积最大装料容积最大装料重量旋转/摇摆电机总功率外形尺寸Y1
mm
筒体直径总重量料筒重量
(L)(L)(Kg/批)(r/min)(Kw)X x Yx H3 x H2x H1(mm)(mm)(Kg)(Kg)
EYH-3003001809017.5/111.3970x1900x1650190060034060
EYH-60060036018015/931145x2200x19002200750600140
EYH-800A80048024011/6.431300x2800x205028008201200200
EYH-1000A10006003008/531380x3050x205030509001300240
EYH-1500A15009004508/54.41480x3300x2350330010001750320
EYH-2000A200012006008.3/4.75.21640x3500x2450350011302000430
EYH-3000A300018009006.8/3.881890x3900x2750390013003500620
EYH-4000A4000240012006.8/3.89.51970x4700x2900470014004100800
EYH-5000A5000300015006.7/3.89.52100x5000x3200500015005500900
EYH-6000A6000360018005.6/3132240x5200x34005200160061001100
EYH-8000A8000480024004.5/2.7132450x5700x38505700180090001450
EYH-10000A10000600030003.8/2.218.52630x6300x405063001900100001700
EYH-12000A12000720036003.8/2.218.52730x6600x445066002020130002000
EYH-15000A15000900045003.2/2263000X7200X465067002300150002500
EYH-20000A200001200060003.2/1.933.53250x7500x500075002500180003100
