DSH系列双螺旋锥形混合机

▼ 设备概述:DSH系列的锥形混合机筒内两只非对称螺旋自转将物料向上提升,转臂慢速公转运动;使螺旋外的物料,不同程度进入螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空缺,从而形成对流循环的三重混合效果;标准型锥形螺旋混合机有两根搅拌螺旋,实际应用中根据设备规格大小可以采用单(一根长螺旋)、双(长短各一两根不对称螺旋)、三(两短
  • 浏览次数:已有590位客户关注
返回产品列表
产品详情


▼ 设备概述:

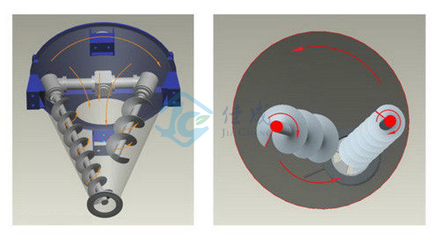

DSH系列的锥形混合机筒内两只非对称螺旋自转将物料向上提升,转臂慢速公转运动;使螺旋外的物料,不同程度进入螺柱,从而达到全圆周方位物料的不断更新扩散,被提到上部的两股物料再向中心凹穴汇合,形成一股向下的物料流,补充了底部的空缺,从而形成对流循环的三重混合效果;标准型锥形螺旋混合机有两根搅拌螺旋,实际应用中根据设备规格大小可以采用单(一根长螺旋)、双(长短各一两根不对称螺旋)、三(两短一长对称布置)根螺旋;理论上搅拌螺旋越多,混合效果越好;设备一般采用梅花状“错位阀”,此阀与长螺旋底部贴合紧密,有效减少混合死角,驱动形式有手动和气动可选;根据用户需要,也可加装蝶阀、球阀、星形卸料器、边出料等。主要产生四种运动形式:螺旋沿壁公转,使物料沿锥壁作圆周运动;螺旋自转使物料自锥底沿螺旋上升;螺旋的公、自转复合运动使一部分物料被吸收到螺旋圆柱面内同时受螺旋自转的离心力作用使螺旋圆柱面内的一部分物料向锥体径向排放。上升的物料受自身重力作用下降。四种运动在混合机内产生对流、剪切、扩散、从而达到快速均匀混合的目的。

▼ 应用范围:


该机对混合物料适应性广,对热敏性物料不会产生过热,对颗粒物料不会压馈和磨碎,对比重悬殊和粒度不同的物料混合不会产生分屑离析现象,锥形筒体适应对混合物料无残留的高要求。应用于化工、医药、农药、染料、石油、冶金、建材等粉体与粉体(固-液),粉与液体(固-液)混合、反应、干燥、冷却。

▼ 功能特点:
  • 该机型按用户要求可做单螺旋、双螺旋、三螺旋。可加装飞刀、喷雾化装配、满足特殊工艺要求。出料阀有手动、气动两种方式。特殊物料可加大电机功率(加重型);

  • 柔和但完全地对可流动的粒料进行混合,大量的物料可在短时间内实现混合可以达到高标准的混合均匀;

  • 底部错位阀出料方便,由于螺旋底部无固定装置,因此不会出现压馈现象,几乎可以将所有物料排干净;

▼ 技术参数:
型 号
全容积(m³)
装载系数
装机功率(kw)
操作条件
外形尺寸(mm)
重   量(kg)
DSH-0.1
0.1
≤0.6
1.5
常温常压粉尘密封
1569φ702
250
DSH-0.3
0.3
≤0.6
2.2
常温常压粉尘密封
1929φ920
550
DSH-0.5
0.5
≤0.6
3
常温常压粉尘密封
2322φ1124
660
DSH-1.0
1.0
≤0.6
4
常温常压粉尘密封
2869φ1480
1200
DSH-1.5
1.5
≤0.6
5.5
常温常压粉尘密封
3140φ1633
1350
DSH-2.0
2.0
≤0.6
5.5
常温常压粉尘密封
3489φ1816
1500
DSH-3.0
3.0
≤0.6
7.5
常温常压粉尘密封
3747φ2210
2300
DSH-4.0
4.0
≤0.6
11
常温常压粉尘密封
4362φ2280
2520
DSH-5.0
5.0
≤0.6
15
常温常压粉尘密封
4576φ2402
3000
DSH-6.0
6.0
≤0.6
15
常温常压粉尘密封
4900φ2582
3150
DSH-8.0
8.0
≤0.6
18.5
常温常压粉尘密封
5405φ2805
4500
DSH-10
10
≤0.6
20.7
常温常压粉尘密封
5795φ3018
5500
DSH-15
15
≤0.6
24.2
常温常压粉尘密封
6475φ3450
6600
DSH-20
20
≤0.6
41
常温常压粉尘密封
7535φ3805
7000
DSH-25
25
≤0.6
41
常温常压粉尘密封
7995φ4078
8500
DSH-30
30
≤0.6
52.5
常温常压粉尘密封
8385φ4330
9200

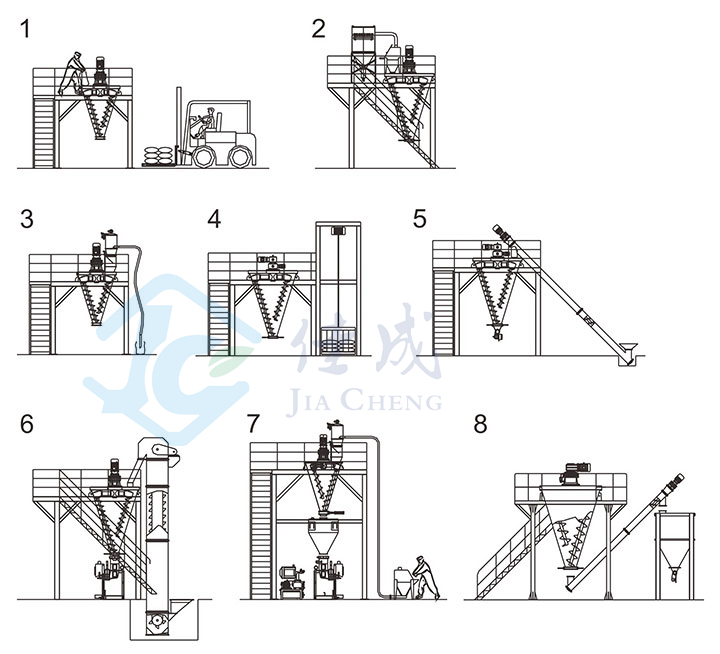

▼ 配置方案:

配置1:简易操作平台,装运叉车配合操作;

配置2:平台结构,组合无尘投料系统,清洁操作;

配置3:锥形混合设备组合真空上料机,负压人空吸料;

配置4:架设货梯平台,人工人料;

配置5:锥形混合机架设螺旋输送机使用,简易投料;

配置6:锥形混合设备配合斗式提升机、自动包装机组成的简易生产流程;

配置7:架设多层平台,人工拆袋投料,真空上料,成品储存,自动包装;

配置8:锥形混合设备架设平台,人工投料,二次提升物料入成品仓,再以包装;
