闪蒸/气流干燥系列

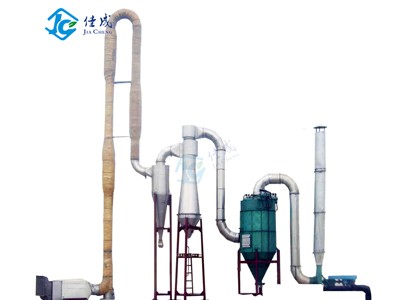

QG、GFF、FG系列气流干燥机

▼ 设备概述:气流干燥机是大批量的干燥设备,利用高速流动的热气流使湿物料悬浮在其中。具有传热系数高,传热面积大,干燥时间短等特点。气流干燥也称“瞬间干燥”是固体流态化中稀相输送在干燥方面的应用。该法是使加热介质和待干燥固体颗粒直接接触,并使待干燥固体颗粒悬浮于流体中,因而两相接触面积大,强化了传热传质过程,广泛用于散状物料的干燥单元操作。QG系列脉冲式气流干燥机是大批量的干燥设备,它采用瞬间干燥的
  • 浏览次数:已有917位客户关注
返回产品列表
产品详情
▼ 设备概述:


气流干燥机是大批量的干燥设备,利用高速流动的热气流使湿物料悬浮在其中。具有传热系数高,传热面积大,干燥时间短等特点。气流干燥也称“瞬间干燥”是固体流态化中稀相输送在干燥方面的应用。该法是使加热介质和待干燥固体颗粒直接接触,并使待干燥固体颗粒悬浮于流体中,因而两相接触面积大,强化了传热传质过程,广泛用于散状物料的干燥单元操作。

QG系列脉冲式气流干燥机是大批量的干燥设备,它采用瞬间干燥的原理,利用载热空气的快速运动,带动湿物料,使湿物料悬浮在热空气中,这样强化了整个干燥过程,提高了传热传质的速率,经过气流干燥的物料,非结合水分几乎可以全部除去(例如:淀粉等物料进料含水量≤40%左右,成品出料可为13.5%), 并且所干燥的物料,不会产生变质现象,产量可比一般干燥机干燥有显著提高,用户可在短期内取得较高的经济效益。

GFF系列气流干燥机能从易于脱水的颗粒,粉末状物料,迅速除去水份(主要是表面水份)。在气流干燥中,由于物料在干燥器内停留时间短,使干燥成品的品质得到^佳的控制。我厂强化型气流干燥是在基本型上增加一套转速可以无级调节的强化器组成,湿物料通过螺旋加料器进入强化器后和热气流充分混合,在飞速旋转的击刀击碎和推进下,物料被破碎成细颗粒,在干燥同时向出口移动,^后在风力吸引下进入干燥管,进一步均匀干燥。风力无法吸引的湿重颗粒继续被击碎、干燥、直至能被风吸起进入干燥管。

FG系列气流干燥机的工作原理是将湿物料的干燥分为两步完成。原料先由二级干燥之尾气和补充热气的混合体进行一级正压干燥,使用后的高温低湿尾气排出机外, 干燥后的半成品由新鲜的热空气进行二级负压干燥。干燥后的成品计量包装。使用过的高温低湿尾气用作一级干燥,从而完成良好的循环干燥过程,补充的热风量可根据需要随意调节,因而机器适用性广。

▼ 应用范围:


QG气流干燥机适用于制药、化工、食品、建材、塑料等行业的粉状物料的干燥除湿,例如:淀粉、鱼粉、食盐、酒糟、饲料、面筋、塑料树脂、矿粉、煤粉、糖氯酸、A·S·C笨甲酸、2·3·酸,聚氯乙酸聚丙稀、硫酸钠、焦亚硫酸钠等多种物料的干燥。

GFF系列气流干燥机:适合含湿量比较大的,湿物料呈膏糊状,用其他气流干燥方法无法干燥的物料,例如:白碳黑、醋酸乙烯及氯乙烯的共聚物,醋酸纤维絮,催化剂、 C.M.C、 CT—1树脂、锻石膏、电解二氧化锰、蒽醌磺酸铵盐、氟石、硅藻土、硅胶催化剂、骨粉、高领土、过氯酸钾磺铵类药物、合成树脂、活性面筋、活性白土、化学滤饼、金红石型钻白粉、癸二酸、硫酸铜、硫酸铝、硫酸钠、磷酸钙、磷酸酯化淀粉、染料、柠檬酸钙、煤泥、面围形的面包加料米糠、粘土、粘土水泥、尿素、膨润土、球形粘土、氢氧化铝、氢氧化钡、乳酸钙、食品、水洗高领土、三聚氰酸、石膏桨、石灰、生物制品、碳黑、碳酸钙浆、污泥渣、有机化学品硬脂酸铝、氧化铁、有机燃料、玉米蛋白饲料、阴湿泥浆、云母粉、药剂、颜料、重铬酸钾纸浆、酒糟渣等。

FG系列气流干燥机:广泛地用于食品、化工、医药、建材等行业的粉状、颗粒状物料的干燥。已用该系列干燥过的产品有:淀粉、葡萄糖、渔粉、砂糖、食糖、酒槽、饲料、面筋、塑料树脂、煤粉、染料等。

我公司就气流干燥设备对外咨询,并代为设计制造非定型气流干燥机。







图片 134.jpg


▼ 功能特点:
图片 137.jpg
  • 整个设备自动化程度高,投资少,耗能低,占用人力和厂房面积比较少,通用面广,是较好的现代化设备。

  • 干燥强度大、设备投资省:气流干燥设备的处理量是最大的,蒸发水份能力从 50kg/h-1500kg/h,而设备容积小,投资省,是其他干燥设备比不上的。

  • 自动化程度高、产品质量好:气流干燥物料全在管道中进行,干燥时间极短(只有O.5-2秒)因此可实现自动化,产品不与外界接触,污染小,质量好。

▼ 技术参数:
规格\参数QG-50QG-100QG-250QG-500QG-1500
水分蒸发量kg/h501002505001500
空气过滤器面积(m2)46183660
台数11122
更换时间(h)200(滤袋)200(滤袋)200(滤袋)200(滤袋)200(滤袋)
加热器面积(m2)3043186365940
耗用蒸汽(kg)1202354509722430
工作压力(Mpa)0.6-0.80.6-0.80.6-0.80.6-0.80.6-0.8
通风机型号9-19-4.59-26-4.59-19-99-19-99-26-6.3
台数11124
功率(kw)7.51118.537125
加料器输送量(kg/h)15029072517404350
控制方式电磁调速电机电磁调速电机电磁调速电机电磁调速电机电磁调速电机
功率(kw)0.61.1337.5
旋风分离器型号CLK-350-400CLK-500-450ZF12.5ZF12.5
效率(%)98989898
数量2223
袋滤器数量111 1
耗水量3.6-20.0




型号蒸发水份kg/h
(以表面水份计算)
装机功率 kw占地面积 m2高度 m
GFF 505010209
GFF 100100203211
GFF 200*200314011
GFF 250250326413
GFF 500*500549613
GFF 1000*100013512015
GFF 1500*150017520016
注:有*号者为二级干燥、装机功率、占地面积以蒸汽加热方式计算。



型号蒸发水分 (kg/h)装机功率  kw占地面积  m2热效率 (%)
FG0.25113113.5x2.5>60
FG0.522518.5 7x5>60
FG0.9450307x6.5>60
FG1.5675508x7>60
FG2.09007511x7 >60
FG2.511259012x8 >60
FG3.0115011014x10>60
FG3.5149111014x10>60
