WFJ系列微粉碎机

概述 本机由主机、辅机、电控箱三部分组成,具有风选式,无筛网,粒度均匀等多种性能,生产过程连续进行,适用于制药、化工、食品等行业脆性物料的粉碎。   技术规格型号单位WFJ-15WFJ-18WFJ-32生产能力kg/h10-20020-45060-800进料粒度mm<10<10<15出料粒度mesh80-32080-45080-450总功率kw13.517.546主转速r/m
  • 浏览次数:已有441位客户关注
返回产品列表
产品详情
▼设备概述:

图片 52.jpg

超微粉碎机结构设计紧凑,外形美观,外壳采用优质不锈钢制造,机内装有分级轮,能同时完成超微粉碎和微粒筛选两道工序,该机采用双水冷和风冷却构造,在粉碎作业是主机不升温,可粉碎各种热敏性物料,且内部与物料接触磨损位可采用耐磨刚玉陶瓷制作,其综合性能达到国际先进水平。

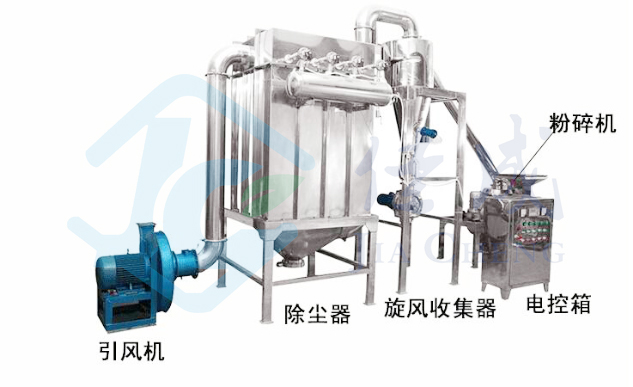

该机由主机,辅机,电箱,除尘器,收集料仓等组成,具有风选式、无筛、无网,粒度均匀等优点,生产过程连续进行。

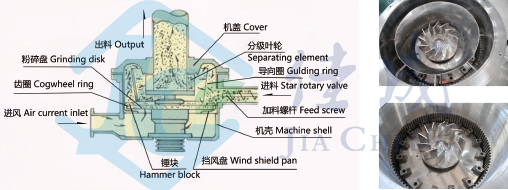

物料由料斗经螺旋输送器进入粉碎室,被高速旋转的刀片剪切粉碎,粉体越过导向圈进入分级室,因分级轮是旋转的,流入叶道内的粉体同时受到空气动力和离心力的作用。粉体中大于临界直径(分级粒径)的颗粒因质量大,被甩回粉碎室继续粉碎,小于临界直径的颗粒通过负压风运的方法经出料管进入旋风分离器、袋式除尘器,排出物料达到产品的要求。粉碎刀盘与分级轮转速采用变频控制,产品粒径可通过调节粉碎室刀盘及分级轮的转速来控制,所有过程可全部实现自动化。

▼应用范围:
图片 47.jpg

该设备广泛应用于食品、制药、化工、电池、非金属、金属、化妆品、染料、树脂、壳物等多种物料的粉碎及分级。

例:中药、食品、化工、保健、根类、径类、玉米、大米、辣椒、胡椒、油麦、大豆、大蒜、八角、桂皮、脱水蔬菜、山楂、干姜、蒜片、白糖、糖精、粮食类、虾皮、南瓜粉、调料。

▼功能特点:
  • 设计紧凑,结构合理,机内装有内分级机构,使粉碎、分级一次完成,以减少过粉碎而造成的能耗损失;

  • 系统中装有引风机,在粉碎作业时可将机内产生的热量连续不断的排出,因而适应热敏性物料的粉碎;

  • 适应性强,具有较窄的粒度分布,产品粒度均匀,细度可达300目;

  • 在不停机情况下,调节分级机转速或调节风量,可得到所需粒度、分布均匀的制品;

  • 主机上盖用气弹簧打开,机身采用新型结构,使机身可向两侧打开,因此清洗维护内部部件完全没有障碍;

  • 主要粉碎部件可采用高级合金工具钢制造,可大大延长磨损件的使用寿命,延长更换周期;

  • 轴承系统采用国外进口高速精密轴承,转子整体做动平衡,使整机运转平稳,振动小,噪音低;

  • 管道连接采用,陕拆式结构,能快速、方便地拆装、清洗;

  • 配有旋风分离器和除尘器,生产过程中无粉尘飞扬;粉尘捕集袋能有效截留气流中的微粉,使废气排放符合清洁环保要求;

  • 粉尘捕集袋截留的细粉能有效回收,降低了物料的损耗率。

▼技术参数:


型号单位WFJ-15WFJ-18WFJ-32
生产能力kg/h10-20020-45060-800
进料粒度mm<10<10<15
出料粒度mesh80-32080-45080-450
总功率kw13.517.546
主转速r/min3800-60003800-60003800-4000
外形尺寸mm4200×1200×27004700×1200×29009000×1500×3800
重量kg8509801500
