流化床干燥系列

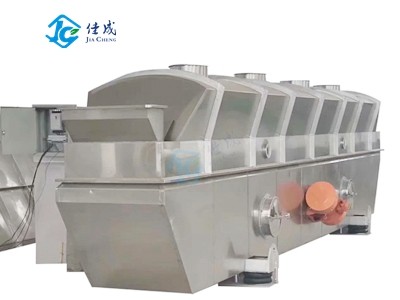

ZLG系列振动流化床干燥机

▼ 设备概述:振动流化床干燥机,简称振动流化床,是一种适用于颗料状、粉末状物料干燥的新型流态化高效干燥设备。具有便于操作、节能、环保等优点。 振动流化床干燥原理:鼓风机把环境空气经初、中效空气过滤器过滤后经蒸汽换热器加热至设定温度,最后经管道进入流化床底部,作为物料流化及干燥热源。湿物料自上床体进料口进入机内的床板(多孔板)上,在流化床两侧振动电机的激振力作用下,物料沿水平方面抛掷向前连续运动,热
  • 浏览次数:已有2977位客户关注
返回产品列表
产品详情
▼ 设备概述:

图片 30.jpg

振动流化床干燥机,简称振动流化床,是一种适用于颗料状、粉末状物料干燥的新型流态化高效干燥设备。具有便于操作、节能、环保等优点。 

振动流化床干燥原理:鼓风机把环境空气经初、中效空气过滤器过滤后经蒸汽换热器加热至设定温度,最后经管道进入流化床底部,作为物料流化及干燥热源。湿物料自上床体进料口进入机内的床板(多孔板)上,在流化床两侧振动电机的激振力作用下,物料沿水平方面抛掷向前连续运动,热风向上穿过床板(多孔板)同湿物料接触,湿物料在热风中呈悬浮状态,产生物料颗粒与热风的混合床层,犹如液体沸腾一样,并进行物料与热风之间的热传递和水分传递,在引风机的作用下换热后的热风夹带着水蒸气与细小物料颗粒经旋风分离器和布袋除尘器除尘后由引风机出风口排出。 

物料干燥后还继续继续向前运动,在流化床底部通用冷风,流化床的下床体内制作隔板,把冷风与热风区别开,物料与冷风接触后,进行冷热交换,物料温度从而降低,达到需要的效果,最后又出料口排出,并且与干燥段共用除尘器与引风机。 

物料在床板上(多孔板)抛掷向前连续运动时,会有一小部分细小颗粒由孔板掉落到流化床内底板上,底板与床板(多孔板)平行,也在振动力作用下,物料沿水平方面抛掷向前连续运动,最后由流化床地板的清灰口自动排出。

▼ 应用范围:

适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥、冷却等作业。 如:柠檬酸、味精、硼砂、硫铵、复合肥、萝卜丝、豆粕、酒糟、种子、矿渣、砂糖等。


▼ 设备概述:
图片 31.jpg
  • 振动源是采用振动电机驱动,运转平稳,维修方便,噪音低,寿命长。

  • 流态化匀称,无死空隙和吹穿现象,可以获得均匀的干燥,冷却制品。

  • 可调性好,适用面宽。料层厚度和在机内移动速度以及全振幅变更均可实现无级调节。

  • 对物料表面的损伤小.可用于易碎物料的干燥,物料颗粒不规则时亦不影响工作效果。

  • 采用全封闭式的结构.有效地防止了物料与空气间交叉感染,作业环境清洁。

  • 机械效率与热效率高,节能效果好,比一般干燥装置可节能30一60%。

▼ 技术参数:
尺寸
型号
ABCDEF重量(kg)
ZLG3×0.303000300135090043016501250
ZLG4.5×0.304500300135090043016501250
ZLG4.5×0.454500450155095043017001670
ZLG4.5×0.604500600165095043017001670
ZLG6×0.456000450165095043017002100
ZLG6×0.6060006001700100050017002410
ZLG6×0.7560007501850100060018502840
ZLG6×0.960009002000100060018503160
ZLG7.5×0.6075006001850100060018503200
ZLG7.5×0.7575007502000100060018503600
ZLG7.5×0.975009002100100060018504140
ZLG7.5×1.2750012002500115080020505190



机型流化床面积
(M2)
进风温度
(oC)
出风温度
(oC)
蒸发水份能力
(kg)
振动电机
型号功率 Kw
ZLG3×0.300.970-14040-7020-35ZDS31-60.8×2
ZLG4.5×0.301.3570-14040-7035-50ZDS31-60.8×2
ZLG4.5×0.452.02570-14040-7050-70ZDS32-61.1×2
ZLG4.5×0.602.770-14040-7070-90ZDS32-61.1×2
ZLG6×0.452.770-14040-7080-100ZDS41-61.5×2
ZLG6×0.603.670-14040-70100-130ZDS41-61.5×2
ZLG6×0.754.570-14040-70120-140ZDS42-62.2×2
ZLG6×0.95.470-14040-70140-170ZDS42-62.2×2
ZLG7.5×0.604.570-14040-70130-150ZDS42-62.2×2
ZLG7.5×0.755.62570-14040-70150-180ZDS51-63.0×2
ZLG7.5×0.96.7570-14040-70160-210ZDS51-63.0×2
ZLG7.5×1.2970-14040-70200-260ZDS51-63.0×2
