传导/真空干燥系列

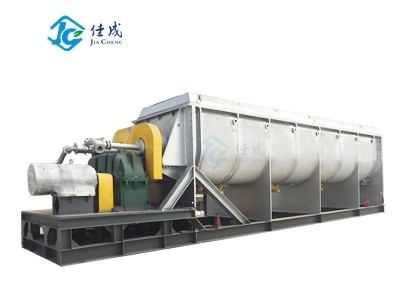

KJB系列空心桨叶干燥机

▼ 设备概述:以二轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。设备的核心是四根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形,可以通入加热介质。除了起搅拌作用外,也是设备的的传热体。主要传热侧面成斜面,因此当物料与斜面接触时,随着叶片的旋转
  • 浏览次数:已有1315位客户关注
返回产品列表
产品详情
▼ 设备概述:


以二轴式为例介绍其结构(空心桨叶干燥机可分为单、双、四根) 。它由带夹套的端面呈W型壳体、上盖、两根有叶片的中空轴、两端的端盖、通有介质的旋转接头、金属软管以及包括齿轮、链轮的传动机构等部件组成。

设备的核心是四根空心轴和焊在轴上的空心搅拌桨叶。桨叶形状为楔形的空心半圆形,可以通入加热介质。除了起搅拌作用外,也是设备的的传热体。主要传热侧面成斜面,因此当物料与斜面接触时,随着叶片的旋转,颗粒很快就从斜面滑开,使传热表面不断更新,强化了传热。在桨叶的三角形底部设有刮板,以将沉积于壳底的物料刮起,防止产生死角。

桨叶的排布和各部位尺寸均有一定要求,而且在进料区、干燥区、排料区除桨叶外,另设有辅助机构,以保证整机操作稳定,干燥均匀。此外,停留时间亦可调节。

空心桨叶干燥机传热面有叶片、搅拌轴、壁面等几部分,而且叶片的传热面积占很大一部分,所以设备结构紧凑,单位容积传热面积大。另外,搅拌、混合使物料剧烈翻动,从而获得很高的传热系数,因此占地面积和空间都很小,节省了厂房基建费用。干燥过程气体用量少,流速低,被气体带走的粉尘量少,所以干燥后气体粉尘回收方便,回收设备体积小,可以节省设备投资。对于需要回收溶剂的干燥过程,可以大大提高溶剂浓度。由于桨叶结构特殊,物料在干燥过程中交替收到挤压和松弛,强化了干燥。干燥室内物料的充满率很高,可以达到80%-90%,物料的停留时间通过调节加料速度、搅拌轴转速、物料充满度等参数可调,从几分钟到几小时内任意调节。另外,物料在干燥机内从加料口向出料口运动基本呈活塞运动,停留时间分布窄,因而产品含水率均匀。桨叶在搅拌轴上有一定的轴向角度,因此可以连续干燥物料。

空心桨叶干燥机是一种以热传导为主的卧式搅拌型连续干燥设备。因搅拌叶片形似船桨,故称桨叶干燥机,国外也称槽型干燥机或搅拌干燥机。

空心轴上密集排列着楔型中空桨叶,热介质蒸汽经空心轴流经桨叶,单位有效容积内传热面积很大。传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证传热效果。

在桨叶及夹套通入蒸汽加热的同时,出料口上部同时通入经过加热后的干热空气进一步干燥,这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机,湿空气由引风机排出室外。

▼ 应用范围:
图片 30.jpg

桨叶干燥机广泛应用于石油化工、化工、冶金、食品、医药、农药等行业中粉状、粒状、滤饼状、浆液状物料的干燥。

我司在吸收国内外先进技术的基础上,进行改进、优化设计的楔型空心桨叶干燥机,可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温煅烧等单元操作。

▼ 功能特点:
  • 污泥专用干燥机能耗低:由于间接加热,搅拌均匀、热效率高、不污染物料、干燥效果好,没有大量携带空气带走热量,干燥器外壁又设置保温层,故热损失很小。

  • 污泥专用干燥机系统造价低:单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小,减少了占地面积。

  • 处理物料范围广:使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料,桨叶轴转速低、不破坏产品形状及性质,桨叶轴可相互啮合,具有自清理作用,可防止物料粘壁

  • 环境污染小:携带空气量很少,粉尘物料夹带很少。

  • 操作费用低。

  • 操作稳定:由于楔型桨叶特殊的压缩-膨胀搅拌作用,使物料颗粒充分与传热面积接触,在轴向区间内,物料的温度、湿度、混合温度及梯度都很小,从而保证了工艺的稳定性。

▼ 技术参数:


型 号

KJB-3

KJB-9

KJB-13

KJB-18

KJB-24

KJB-29

KJB-36

KJB-41

KJB-48

KJB-52

KJB-62

KJB-68

KJB-73

KJB-81

KJB-87

KJB-95

KJB-110

传热面积

3

9

13

18

24

29

36

41

48

52

62

68

73

81

87

95

110

有效容积

0.06

0.32

0.59

1.09

1.53

1.85

2.42

2.8

3.54

3.96

4.79

5.21

5.78

6.43

7.39

8.07

9.46

转速范围     r.p.m

15-30

10-25

10-20

5-15

5-10

功 率   kw

2.2

4

5.5

7.5

11

11

15

15

30

30

45

45

55

55

75

75

95

器体宽   mm

306

584

762

940

1118

1118

1296

1296

1474

1474

1651

1652

1828

1828

2032

2032

2210

总宽   mm

736

841

1066

1320

1474

1474

1676

1676

1854

1854

2134

2134

2286

2286

2438

2438

2668

器体长   mm

1956

2820

3048

3328

3454

4114

4115

4724

4724

5258

5410

5842

5461

6020

5537

6124

6122

总长   mm

2972

4876

5486

5918

6147

6808

6960

7570

7772

8306

8865

9296

9119

9678

9119

9704

9880

进出料距   mm

1752

2540

2768

3048

3150

3810

3810

4420

4420

4954

4953

5384

5004

5562

5080

5664

5664

中心高   mm

380

380

534

610

762

762

915

915

1066

1066

1220

1220

1220

1220

1220

1220

1220

总高   mm

762

838

1092

1270

1524

1524

1778

1778

2032

2032

2362

2362

2464

2464

2566

2566

2668

进汽口

3/4

1

11/2

2

出水口




2

注意:更大规格型号欢迎电话咨询。
