FS系列方形振荡筛

概述 该机是由进出料口筛网筛箱、振动源及减震器三大部件构成。机座与筛箱连接有4-6组软橡胶减震器上下固定,开机即产生离心力,振幅有偏心块、减震器对应控制,从而达到需要的最佳工作性能,使物料有一个抛震和松动的过筛过程。广泛适用于制药、食品、化工、冶金、电子等行业筛选的理想设备。  技术规格型号生产能力 (kg/h)过筛目数 (mesh)电机功率 (kw/h)振动频率 (r/min)激振力
  • 浏览次数:已有404位客户关注
返回产品列表
产品详情
▼ 设备概述:

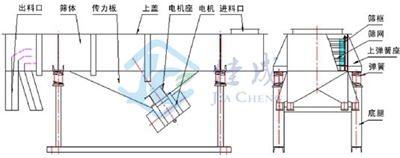

图片 69_副本.jpg

方形振动筛主要由筛箱、激振器、悬挂(或支承)装置等组成。采用双振动电机驱动作为振动源,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实线自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数200目以下(精细可筛分400目以下物料),可筛分7种不同目数的物料。

▼ 应用范围:

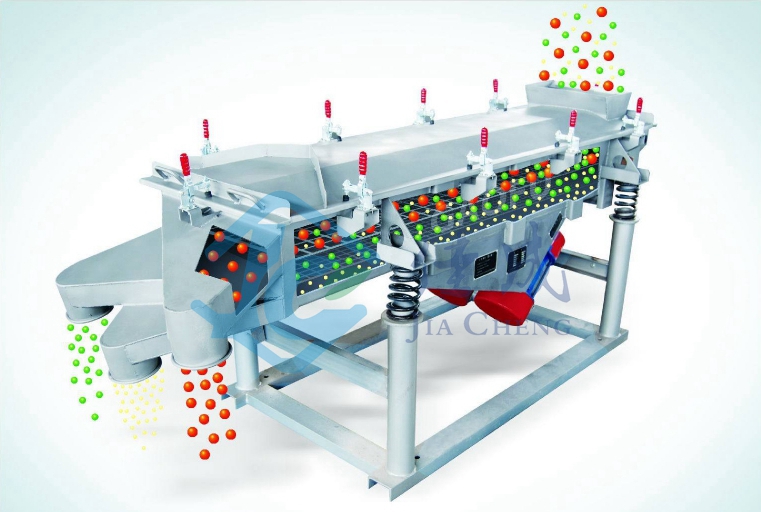

图片 70_副本.jpg

方形振动筛是筛分行业中较为大型的一种机械设备,可谓是重型筛分设备,不只是因为其体积大,还有一方面是如常见的方形振动筛可称之为矿用振动筛,多用于制药、矿山、煤炭、石灰石等行业,其为企业带来的经济效益也是可想而知。方形振动筛具有结构简单、操作方便、体积小、处理量大、噪音低、抗腐蚀、低故障、寿命长、生产率高、振幅可调、耗能低、拆装方便、清洗无死角、无粉尘飞扬等优点。方形振动筛广泛适用于医药、化工、食品等行业各种物料的连续过筛。

▼ 功能特点:
  • 方形振动筛结构应简单,操作维修方便,体积小,处理量大,噪音低,抗腐蚀,低故障,寿命长,耗能低,清洗无死角,无粉尘飞扬,完全按照GMP要求设计。

  • 方形振动筛材质符合GMP规范,材质的厚度≧3mm。

  • 表面处理:外观简洁、光滑平整、无死角、易清洁。

  • 夹具夹持坚固,方形振动筛不易损坏,便于维修。

▼ 技术参数:


型号生产能力
(kg/h)
过筛目数
(mesh)
电机功率
(kw/h)
振动频率
(r/min)
激振力
(kN)
上出口高度中出口高度下出口高度外形尺寸
(L×W×H)
净重
(kg)
FS-0.5M2-X4502-1500.2×214000-2.5×28006805001300×770
×1060
220
FS-0.7M2-X6502-1500.2×214000-2.5×28507505301700×680
×1100
280
FS-0.8M2-X7502-1500.2×214000-2.5×28507505301600×830
×1150
320
FS-1.2M2-X11002-1500.2×29600-5×28807605201900×980
×1220
450

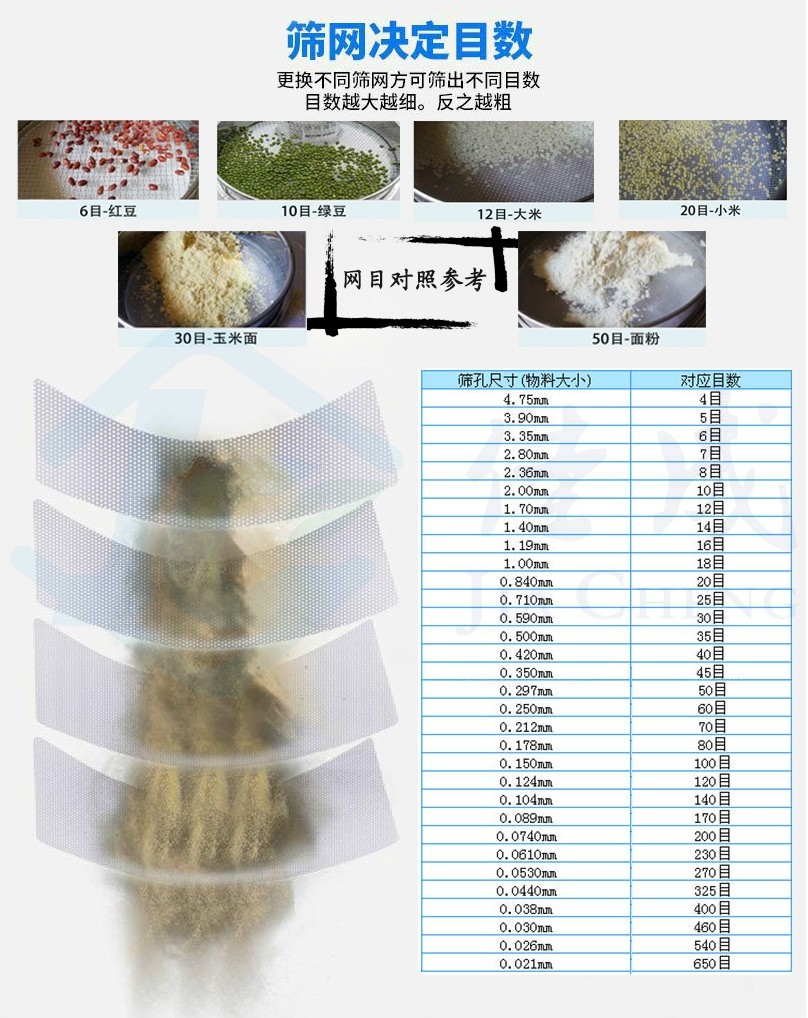

图片 77_副本.jpg
